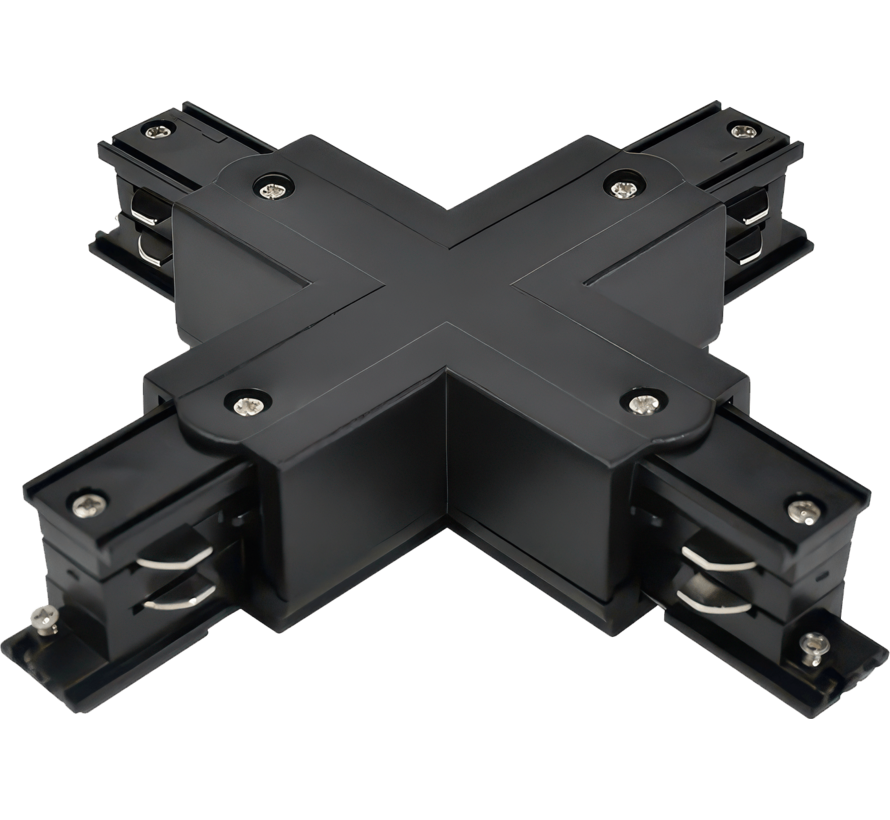

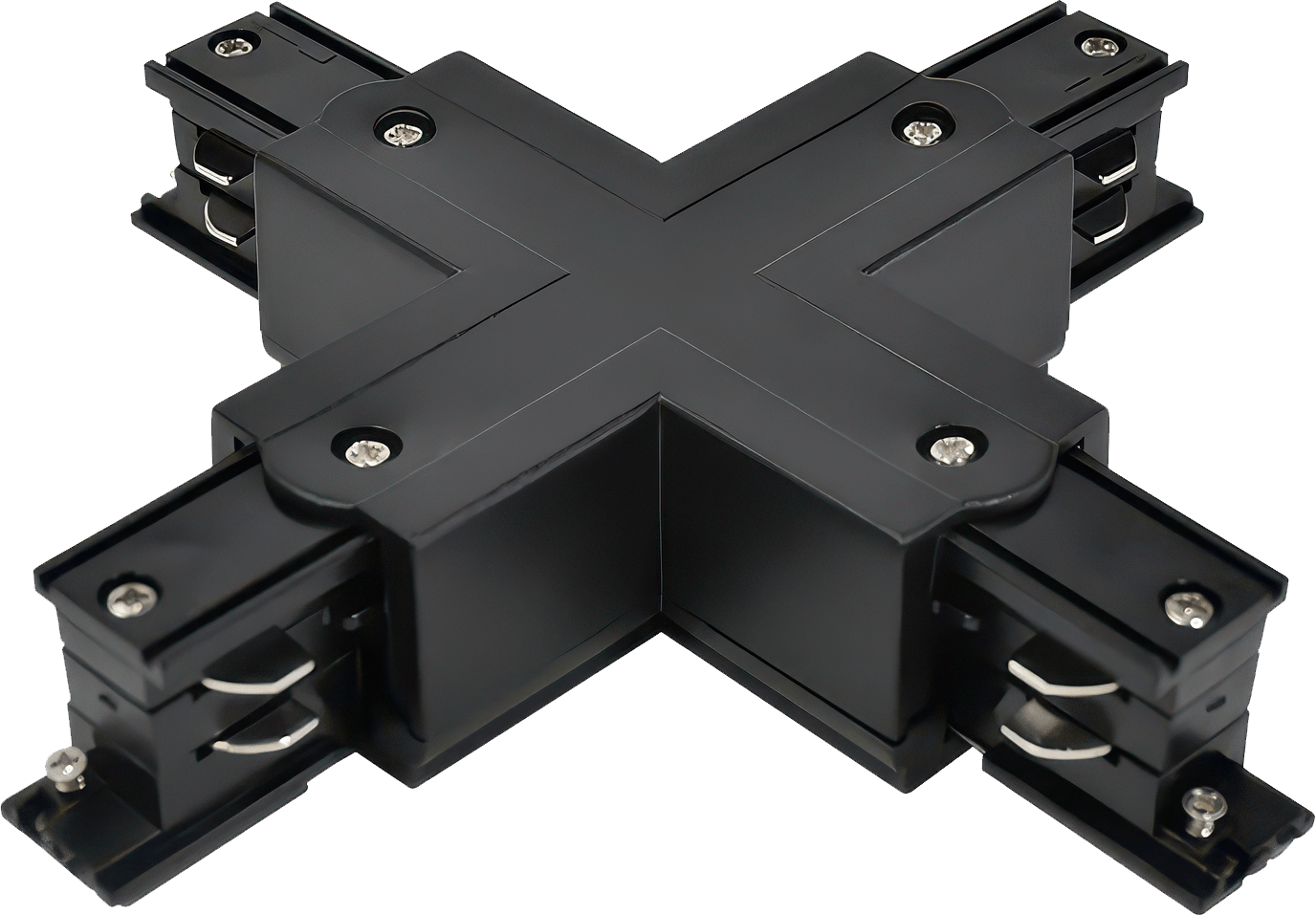

X-Connector voor 3-Fase Spanningsrails – 4-Weg Koppeling – Zwart

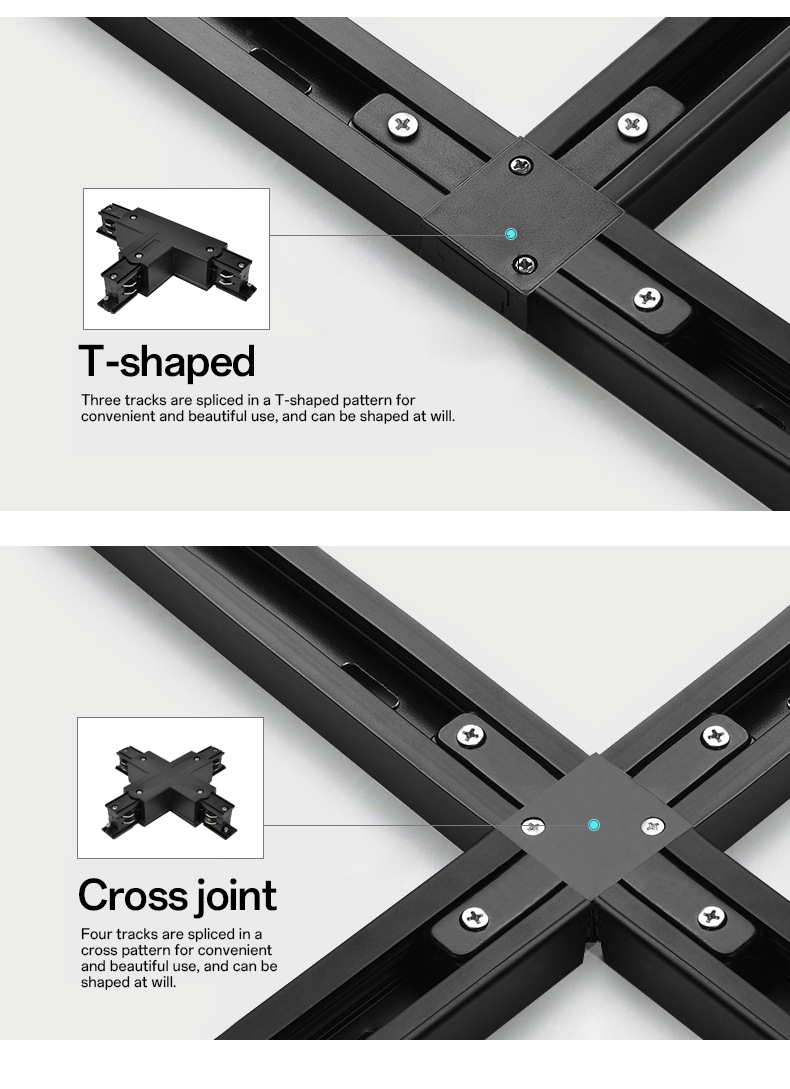

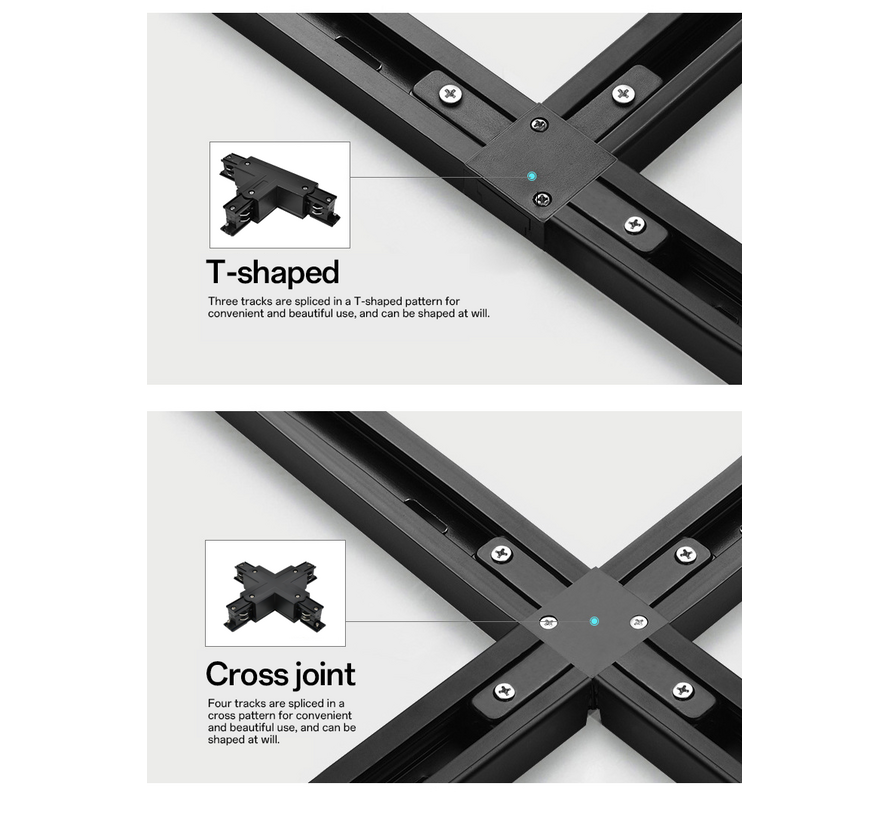

Met deze X-connector realiseer je een 4-weg kruiskoppeling in je 3-fase spanningsrailsysteem. Ideaal voor centrale posities waar de rail in vier richtingen moet doorlopen, zoals winkelpaden, showrooms of projectverlichting in grote ruimtes. De connector zorgt voor een veilige, stabiele en nette verbinding tussen vier raildelen en behoudt alle drie de fasen (L1/L2/L3) voor maximale flexibiliteit.
- Maakt een 4-weg kruiskoppeling in je 3-fase railsysteem
- Naadloze en veilige verbinding van vier raildelen
- Ideaal voor centrale verdeling en symmetrische layouts
- Compatibel met alle standaard 3-fase railsystemen
Belangrijkste kenmerken
- Koppelingstype: X-connector (4-weg)
- Kleur: Zwart
- Materiaal: PC/ABS kunststof met geïntegreerde geleiders
- Toepassing: Retail, horeca, kantoren, showrooms, projectverlichting
- Montage: Klik en borg systeem tussen vier raildelen
- Polariteit: Correct uitlijnen voor doorvoer van alle fasen
Installatie & veiligheid
- Schakel de netspanning altijd uit voor montage.
- Controleer de markeringen (L1/L2/L3) voor correcte polariteit.
- Schuif raildelen volledig over de connector voor een stabiele verbinding.
- Gebruik afsluitkappen op open railuiteinden.
Specificaties
| Type koppeling | X-connector / 4-weg |
| Kleur | Zwart |
| Materiaal | Kunststof (PC/ABS) met koperen geleiders |
| Voedingsspanning | 220–240 V AC |
| IP-waarde | IP20 |
| Aarding | Doorvoer PE |
| Compatibiliteit | Standaard 3-fase spanningsrailsystemen |
| Garantie | 2 jaar |
Wat zit er in de doos?
- 1x X-connector 3-fase – zwart
- Korte montage-instructie
Wat heb ik verder nodig?
- 3-fase raildelen die in vier richtingen gekoppeld worden.
- Live-end/aansluitblok voor de netvoeding.
- Afsluitkappen voor open railuiteinden.
- Optioneel: extra connectoren (I / L / T) afhankelijk van de layout.
Toepassingen
Perfect voor centrale posities in grote ruimtes zoals winkels, showrooms en kantoorvloeren. Dankzij de 3-fase technologie kunnen railspots in drie onafhankelijke groepen geschakeld of gedimd worden. Zo creëer je lichtzones en scènes zonder extra bekabeling.
Compatibiliteit
Geschikt voor de meeste standaard 3-fase railsystemen. Niet te gebruiken met 1-fase rails. Let bij het combineren van merken altijd op mechanische pasvorm en polariteit.
