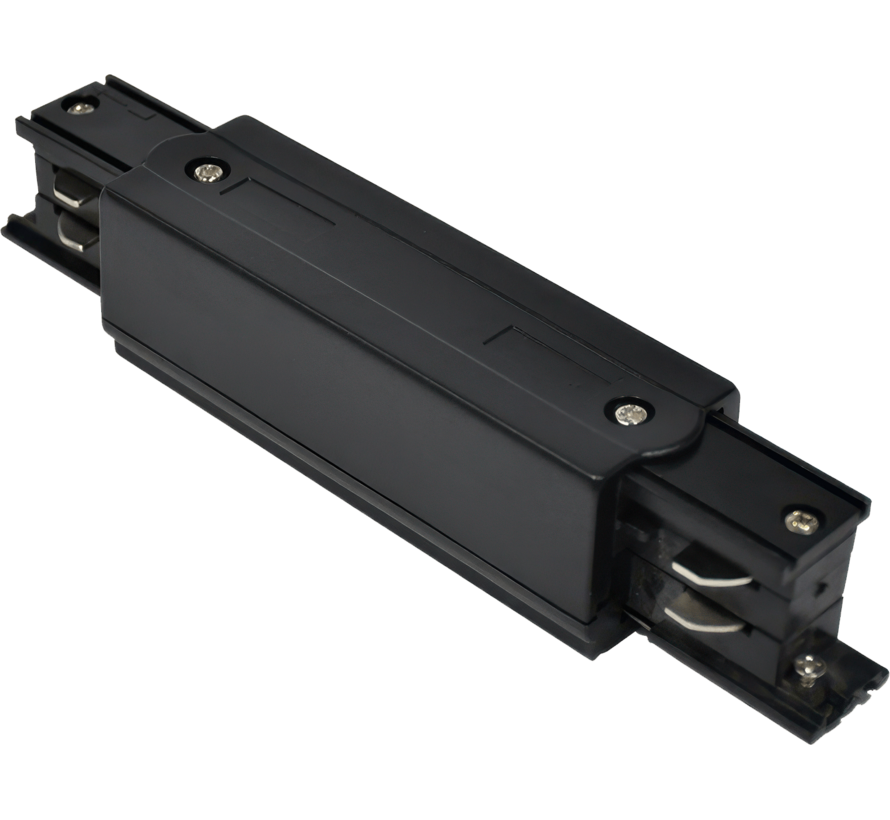

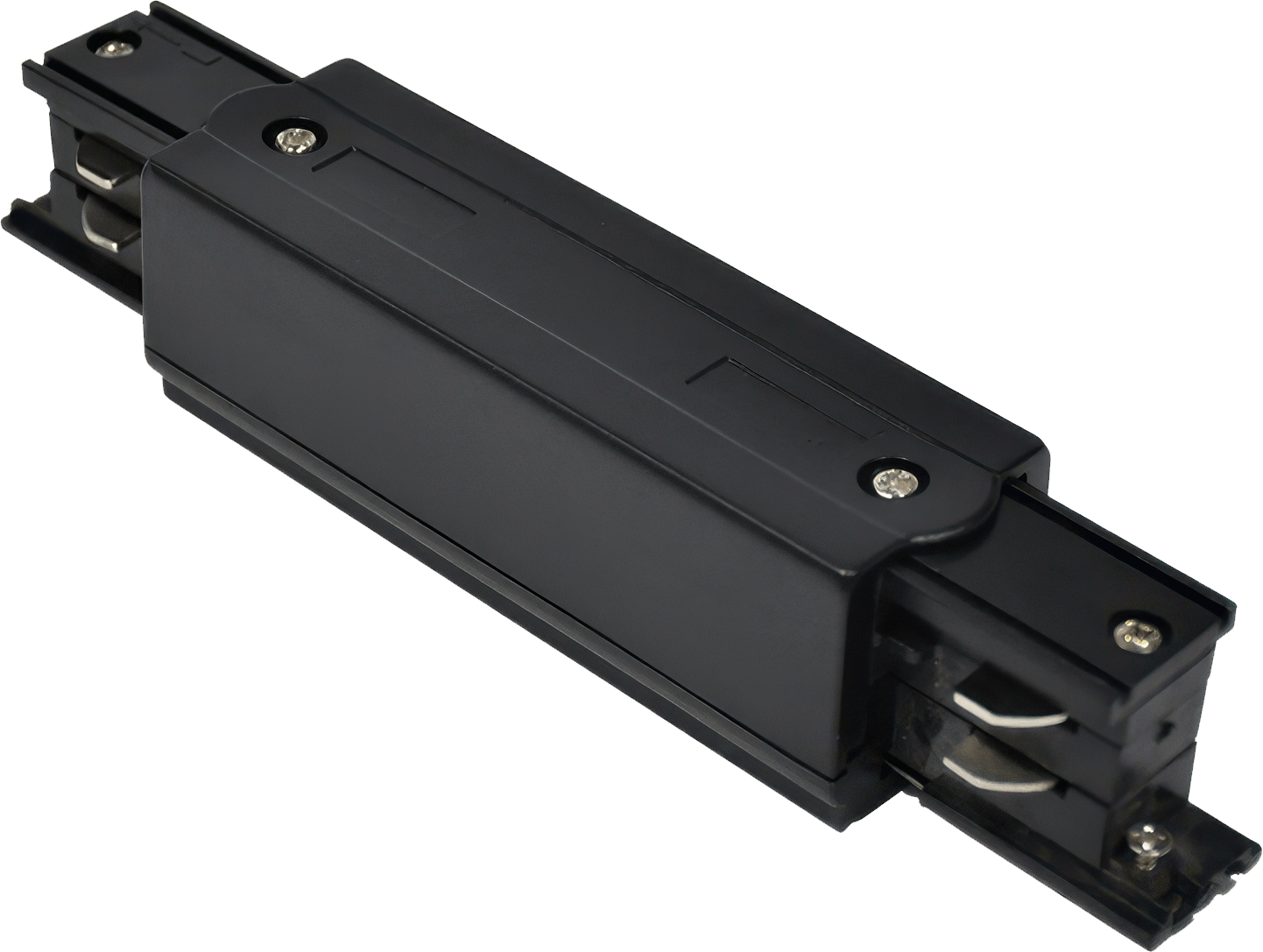

Middenconnector / I-Vorm Voedingsmodule voor 3-Fase Spanningsrails – Zwart
Deze zwarte middenconnector (I-vorm) is speciaal ontworpen voor 3-fase spanningsrail-systemen. Plaats eenvoudig de voeding in het midden van twee raildelen en creëer zo een naadloze, professionele lichtlijn. Ideaal voor winkel, kantoor of projectverlichting.
- Voedt de rail vanaf het midden – maximale flexibiliteit in opstelling

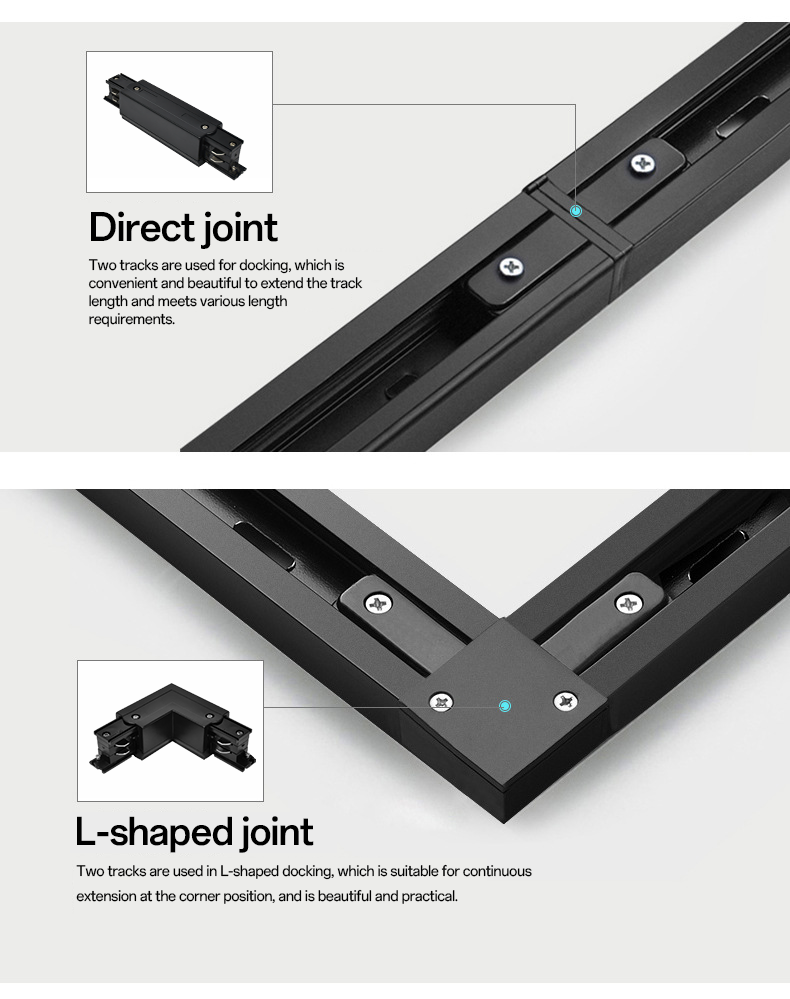

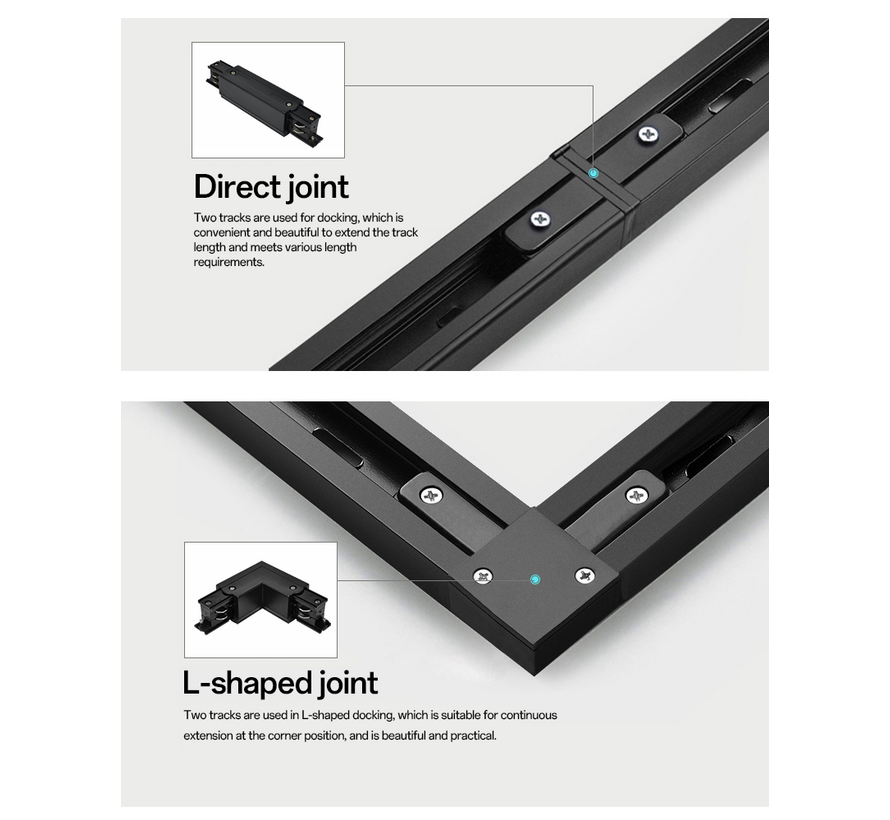

- Rechte koppelmodule voor het verbinden van twee raildelen in één lijn
- Compatibel met standaard 3-fase railsystemen – veilig, betrouwbaar en strak afgewerkt
Belangrijkste kenmerken
- Systeemtype: 3-fase spanningsrail
- Kleur behuizing: Zwart
- Montage: Tussen twee raildelen, interne voeding
- Voedingsspanning: 220-240 V AC
- Beschermingsklasse: IP20 (geschikt voor binnenshuis)
- Materiaal behuizing: PC/ABS kunststof of gelijke kwaliteit
- Geschikt voor: 3 aders / 3-fase groepverlichting
Installatie & toepassing
Deze middenconnector maakt het mogelijk om de hoofdvoeding van het railsysteem niet aan het begin, maar in het midden van de railopstelling in te voeren. Dit is ideaal wanneer je de rail in beide richtingen wilt uitbreiden of wanneer de voedingsaansluiting zich niet direct aan het railbegin bevindt.
Zorg ervoor dat de polariteit, fasen (L1, L2, L3) en aarde correct zijn aangesloten. Hoewel drie fasen beschikbaar zijn, volstaat in veel gevallen één of twee fasen — dit hangt af van je schakeling en dim-/schakelvereisten.
Specificaties
| Type | Middenconnector / I-vorm voeding |
| Behuizing kleur | Zwart |
| Materiaal | Polycarbonaat/ABS kunststof |
| Lengte (montage-unit) | ca. 16 cm |
| Breedte | ca. 3,2 cm |
| Hoogte | ca. 3,1 cm |
| Voltage | 220-240 V AC |
| IP-waarde | IP20 |
| Aantal fasen | 3 (L1, L2, L3) / +N +PE |
| Garantie | 2 jaar |
Waarom kiezen voor deze middenconnector?
Met deze module maak je je 3-fase railsysteem flexibel en strak in één lijn verlengbaar. Geen zichtbare voeding aan het begin van de rail – de voeding komt elegant uit het midden. Zo kun je winkelschapverlichting, showrooms of kantoorzones aan beide zijden symmetrisch uitvoeren. Bovendien is de zwarte afwerking goed te combineren met zwarte rails of donkere interieurs.
Wat heb ik nodig?
- De 3-fase raildelen die met elkaar verbonden moeten worden.
- Deze middenconnector (dit product) voor fysieke en elektrische koppeling + voeding.
- Aansluitmateriaal voor de voeding (kabel, stop, eventueel zekering en schakeling).
- Afsluitkap aan het eind van de rail voor veiligheid.
- Railspots of pendelarmaturen geschikt voor 3-fase railgebruik.
Toepassingen
Perfect voor winkelverlichting waarbij de rail in beide richtingen doorloopt, showrooms met centrale voeding, of kantoorruimtes waar de voeding niet aan het uiteinde ligt. Dankzij de middenpositie van de voeding kun je de rail optimaal benutten zonder visuele “startlijn” en met volledige controle over de groepen.
