1) Kies het juiste railsysteem

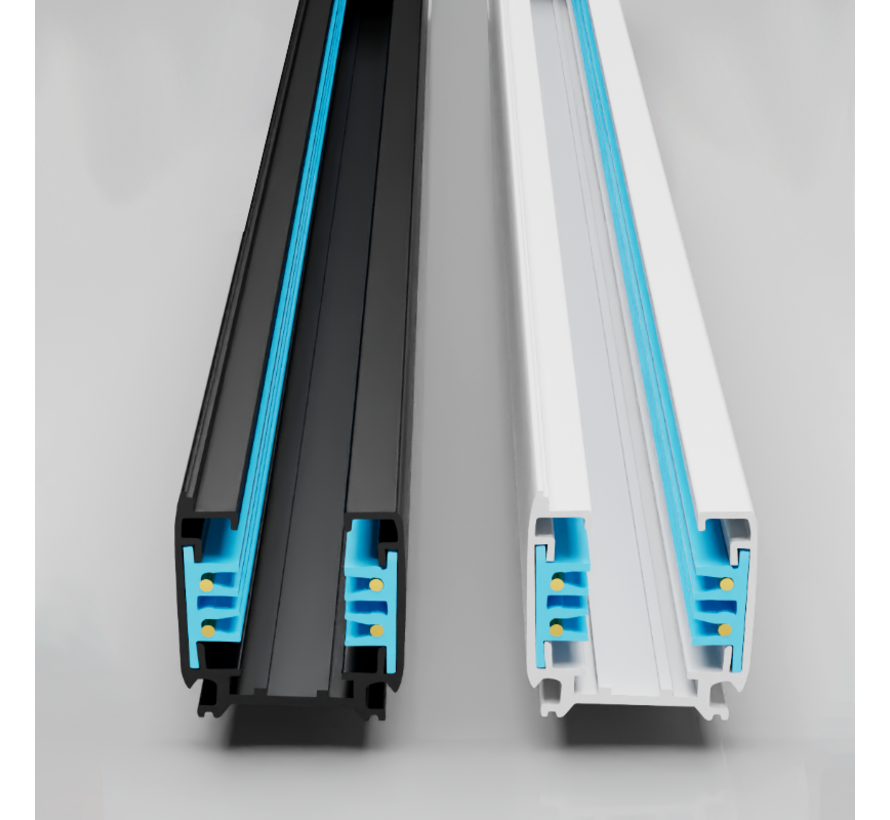

3-Fase Spanningsrail – Zwart (150 cm)

• Opbouw
• Aluminium profiel, IP20
• Eenvoudig op maat te maken
• Compatibel met alle 3-fase spots

Kleur: Zwart · Lengte: 150 cm

3-Fase Spanningsrail – Wit (150 cm)

• Opbouw
• Aluminium profiel, IP20
• Eenvoudig op maat te maken
• Compatibel met alle 3-fase spots

Kleur: Wit · Lengte: 150 cm

2) Kies je connectoren

Bepaal je layout: recht, hoek, tak of kruis. Gebruik de juiste koppeling voor een strakke, veilige doorvoer van L1/L2/L3 + N + PE.

• I-connector / middenvoeding – rechte koppeling, optioneel met voedingsinvoer
• L-connector (90°) – strakke hoekopstelling
• T-connector – zijtak links en rechts
• X-connector – vierweg kruiskoppeling

Tip: schets je layout (lijn, L, T of X) en tel het aantal koppelingen vóór je bestelt.

3) Voeding & afwerking

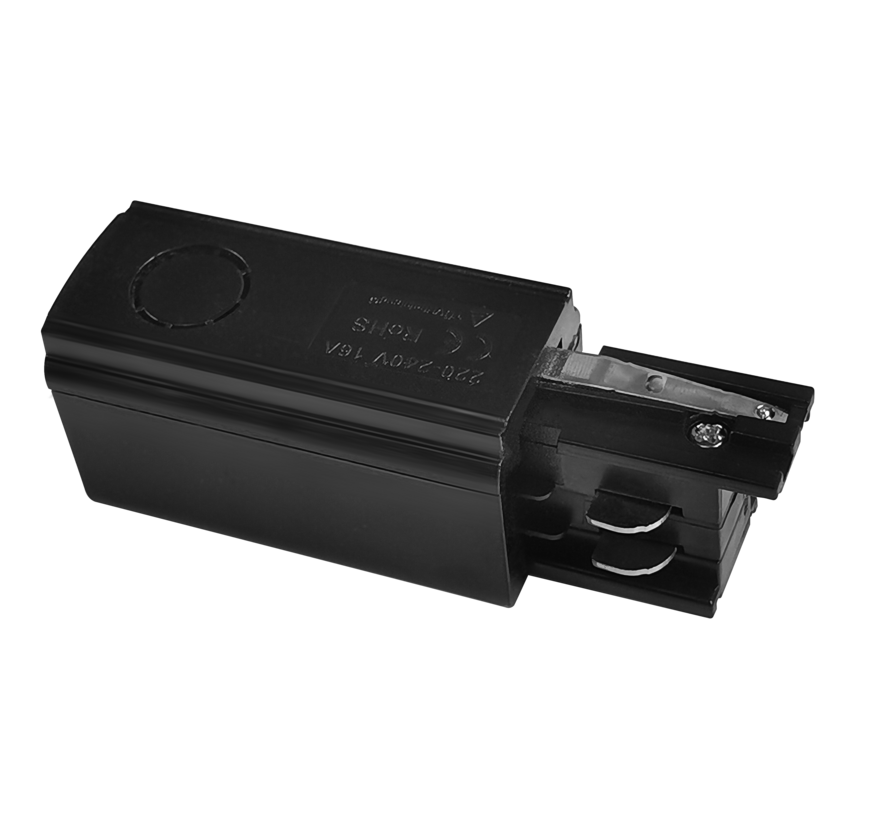

Aansluitblok / Live-End

• Veilige netaansluiting (230 V)
• Eenvoudige montage aan railbegin
• Doorvoer L1/L2/L3 + N + PE

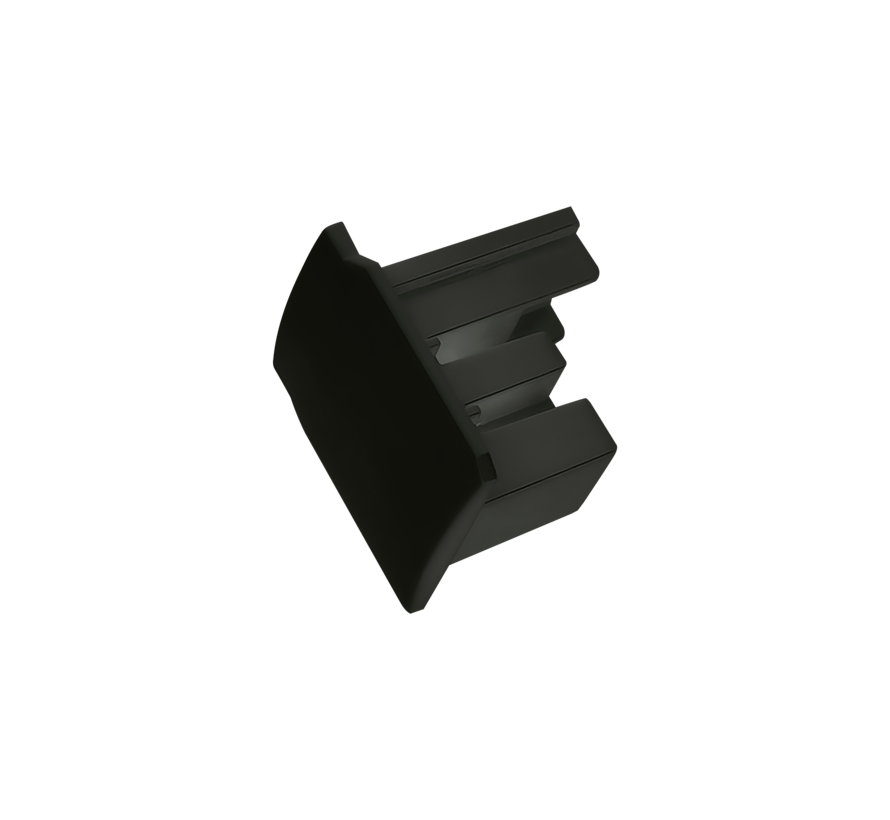

Afsluitkap / Eindplug

• Veilig en netjes railuiteinde afsluiten
• Bescherming tegen stof en aanraking
• Compacte, nette afwerking

4) Kies je railspots (Philips chip & driver)

Hoge kleurweergave (CRI > 90), 36° bundel en lange levensduur. Kies het vermogen en de lichtkleur per zone.

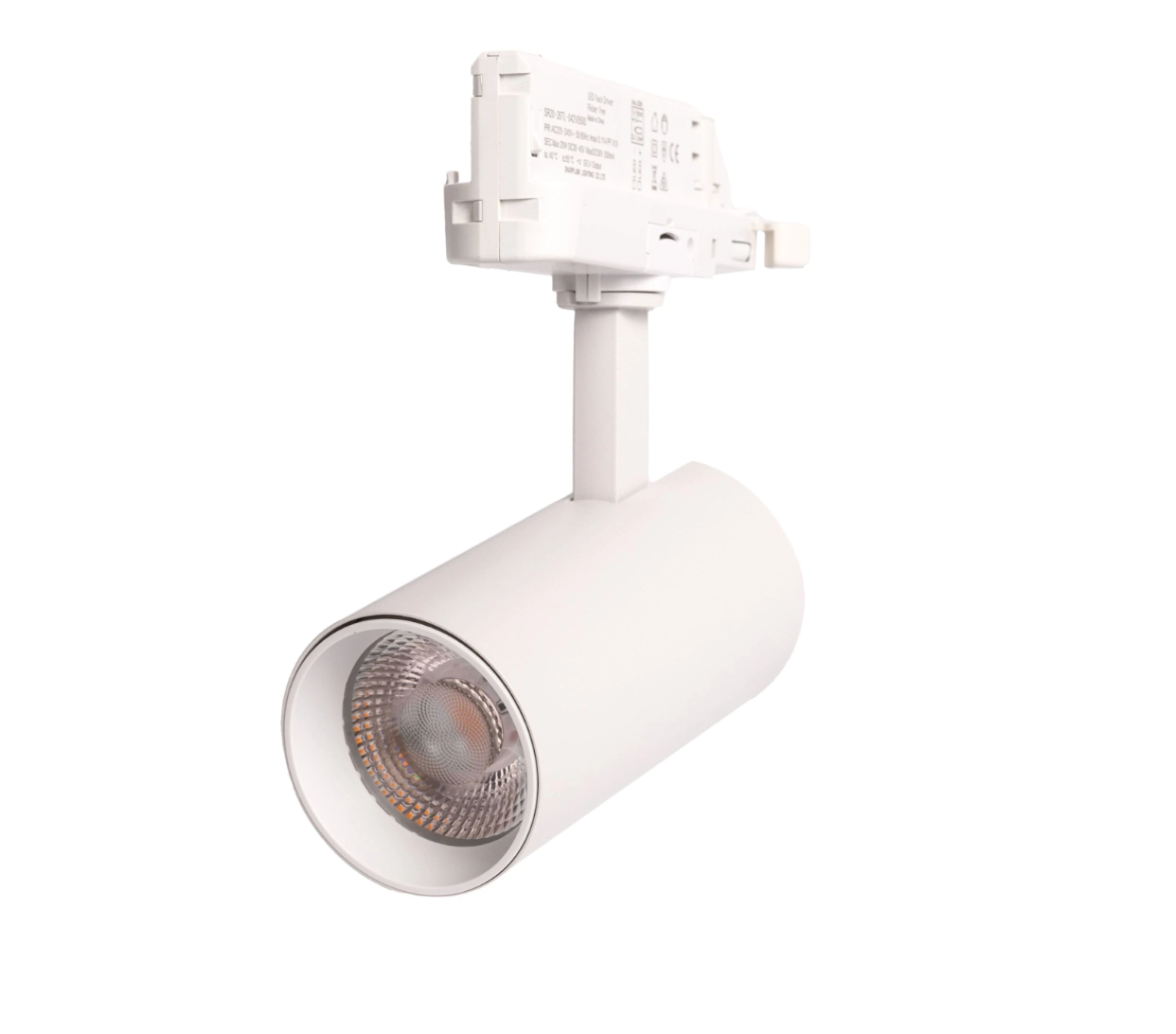

10 W – Wit

Compacte accentspot (±1050 lm). 3000 K of 4000 K.

CRI > 90 · 36°

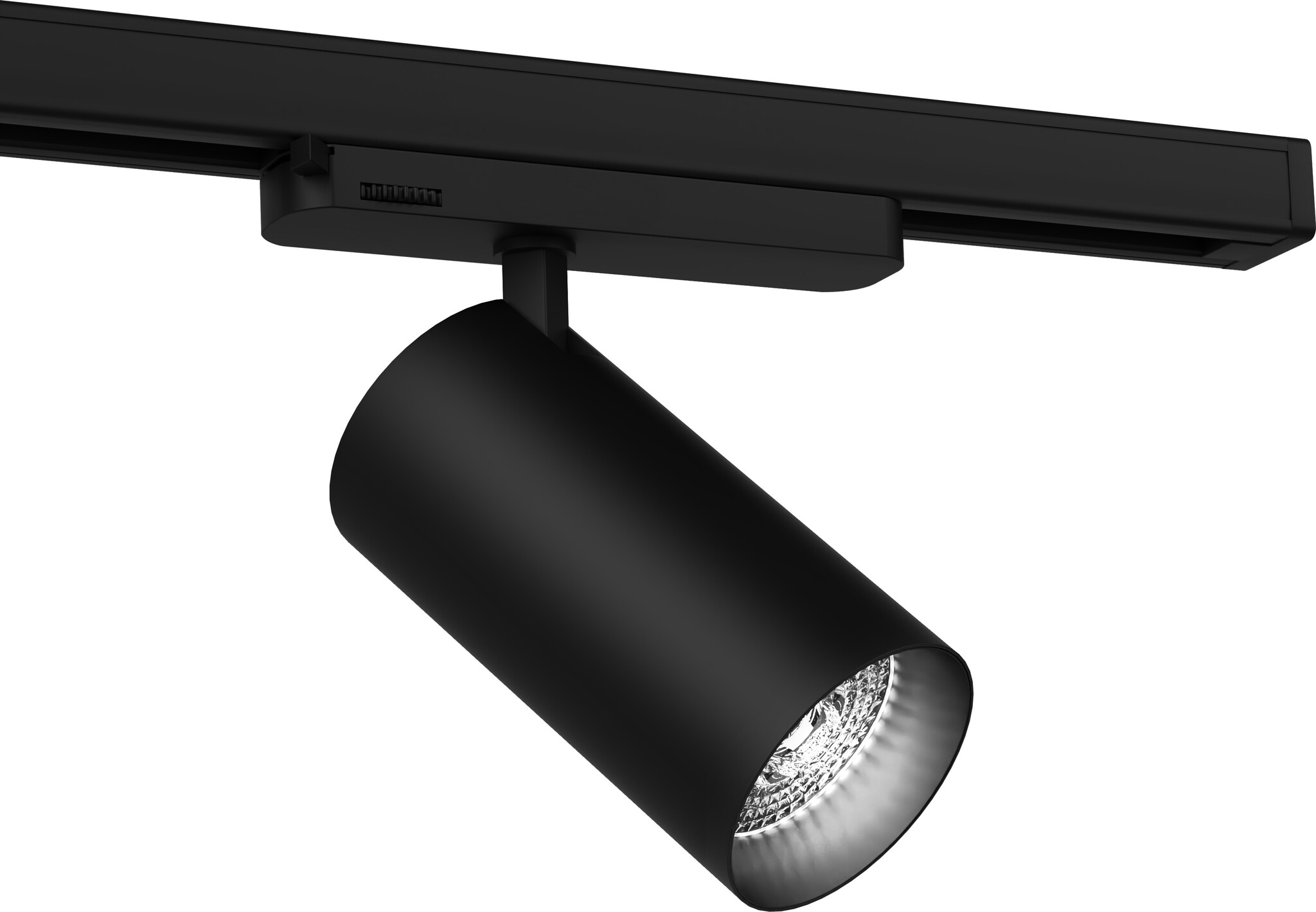

20 W – Zwart

Allround (±2100 lm). 3000 K en 4000 K.

CRI > 90 · 36°

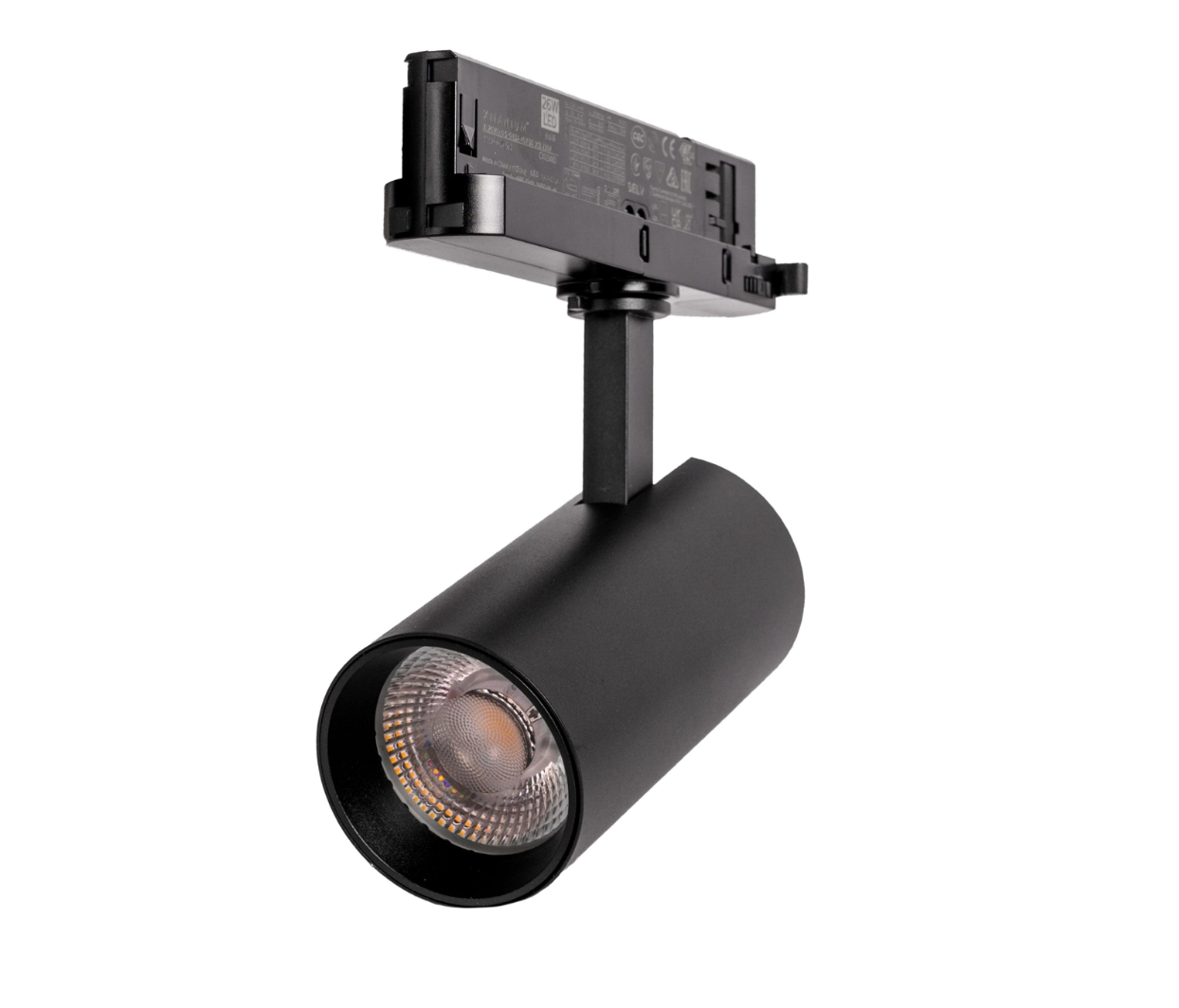

30 W – Zwart

Krachtig (±3150 lm). 3000 K / 4000 K.

CRI > 90 · 36°

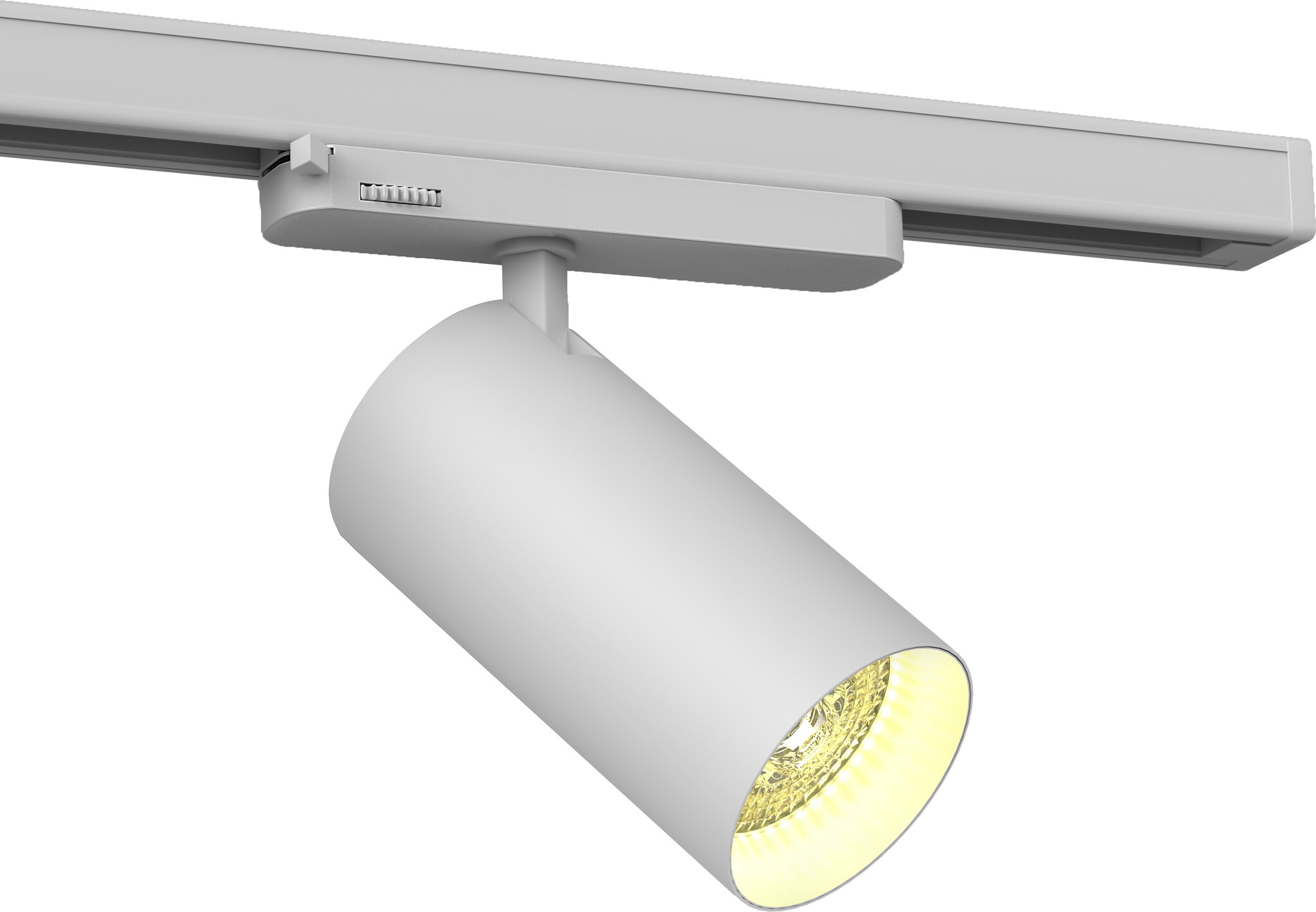

40 W – Wit

Heel veel licht (±4200 lm). 3000 K / 4000 K.

CRI > 90 · 36°

Keuzehulp: 10 W = fijn accent, 20 W = allround, 30–40 W = hogere plafonds / meer licht.

5) Installatiegids – stap voor stap

Rails plaatsen

Markeer, boor en schroef. Controleer waterpas.

Connectoren

Schuif en borg. Let op polariteit L1/L2/L3.

Voeding

Spanning uit. Sluit L1/L2/L3 + N + PE aan.

Afsluiten

Plaats eindkap op open railuiteinden.

Spots klikken

Adapter insteken & draaien tot deze klikt.

Richten

350° draaien, ~80° kantelen. Richt op product/wand.

6) Veelgemaakte fouten (en oplossingen)

• Vergeten eindkap: altijd afsluiten voor veiligheid en uiterlijk.
• Verkeerde connector: schets je layout vooraf (I/L/T/X tellen).
• Te weinig lumen: kies 20–40 W voor winkels / hogere plafonds.
• Mixen van merken: check mechanische pasvorm & polariteit.

Veelgestelde vragen

Is 3-fase ook geschikt voor thuis?
Kan zeker! Onze spots zijn specifiek voor 3-fase rails.

Welke kleurtemperatuur kies ik?
3000 K (warmwit) voor sfeer en retail, 4000 K (daglicht) voor neutrale, frisse presentatie of kantoor/galerie.

Zijn de spots dimbaar?
Afhankelijk van de driver en gekozen besturing. Neem contact op voor dimoplossingen.

Wat als mijn plafond heel hoog is?
Kies 30–40 W en/of pendel de rail lager. Overweeg smallere bundels voor meer lux op het object.
